Características:

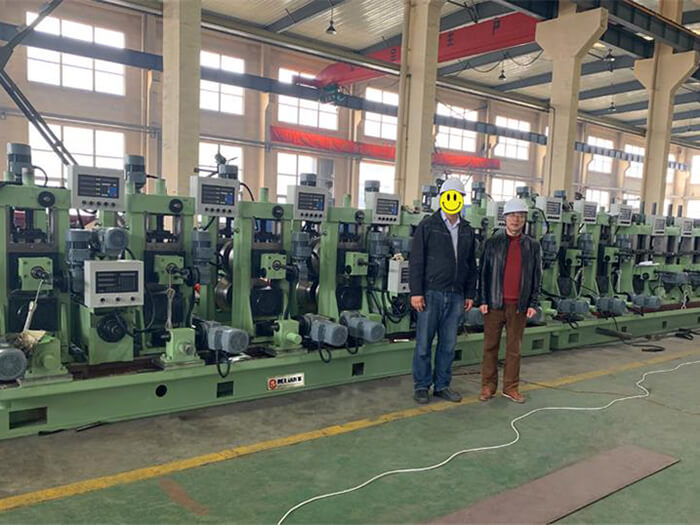

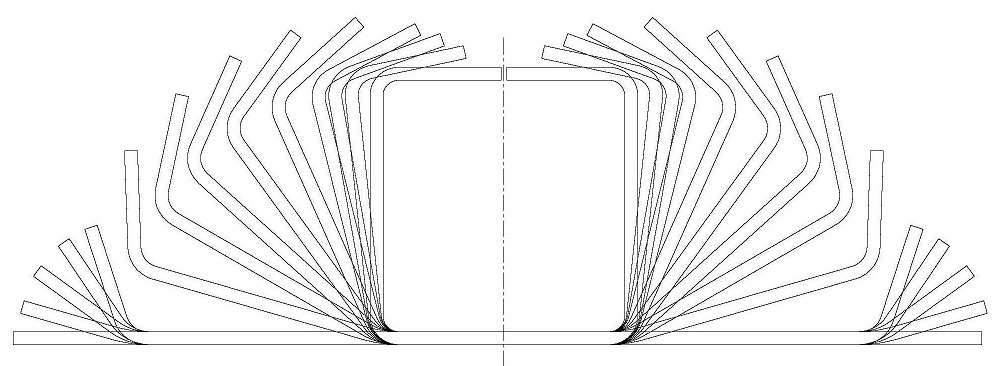

El molino de tubo cuadrado y rectángulo es el equipo especial para producir un tubo de acero cuadrado y rectángulo. Este equipo adopta la tecnología de formación de tipo combinado de flexión multipunto. Un juego de molde puede producir todo tamaño de tubo cuadrado y rectángulo. En comparación con la tecnología tradicional, el producto tendrá una buena apariencia, un buen ángulo; Compartir un conjunto de moho, puede reducir el costo de la máquina, acortar el tiempo de ajustar el molde; Disminuya la resistencia de formación, aligere el desgaste del molde, reduzca la carga de la utilización de la energía.
Flujo de proceso:
Materia prima (bobina de tira) ---- Plegadora ---- Rodillo de búfer + Rollo de pellizco + Enderezadora---- Cortar & Soldadora de tope ----Acumulador horizontal ---- Formación (formando directamente cuadrado a rectángulo) ---- HF Soldadura ---- Raspando ---- Refrigeración ---- Dimensionamiento ---- Enderezamiento ---- Corte ---- Acabado
Parámetro técnico:
| Modelo | Materia prima: бb≤580Mpa, бs≤350Mpa Acero de bajo contenido de carbono y acero de aleación.≤X80 |
Velocidad de formación (m/min) |
|||
| Especificaciones del tubo de cuadrado& Rec. | Especificaciones del tubo redondo | ||||
| Rango de diámetro(mm) | Rango de espesor(mm) | Rango de diámetro(mm) | Rango de espesor(mm) | ||
| RT100×5 | 40×40~100×100 | 2.0~5.0 | Ф50~Ф140 | 2.0~5.0 | 10~60 |
| RT160×6 | 60×60~160×160 | 2.0~6.0 | Ф60~Ф165 | 2.0~6.0 | 10~50 |
| RT200×8 | 80×80~200×200 | 3.0~8.0 | Ф108~Ф219 | 3.0~8.0 | 10~35 |
| RT250×10 | 100×100~250×250 | 3.0~10.0 | Ф114~Ф273 | 3.0~10.0 | 10~35 |
| RT300×12.7 | 150×150~300×300 | 4.0~12.7 | Ф165~Ф377 | 4.0~12.7 | 6~30 |
| RT400×16 | 200×200~400×400 | 6.0~16.0 | Ф219~Ф508 | 6.0~16.0 | 6~20 |
| RT500×18 | 300×300~500×500 | 8.0~18.0 | Ф325~Ф610 | 8.0~18.0 | 6~20 |
