Características:
Es común usado para hacer grandes cantidades de bajo rendimiento, tubos de acero galvanizado.

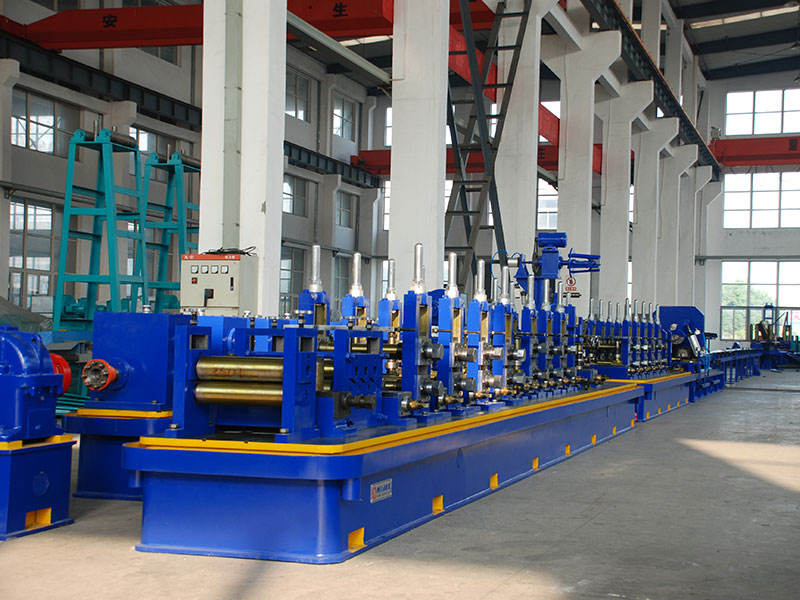

El molino de tubo de acero de alta velocidad RT50Q, 60Q, 76Q es una serie de máquinas que construye tubería de costura de soldadura longitudinal con tiras de acero de cierto ancho. Comienza por desenrollar y aplanar las bobinas de acero cortadas en tiras de acero. Las tiras de acero aplanadas se insertarán en la máquina formadora y los rodillos de la máquina doblarán la tira en forma de tubo redondo. Luego, el tubo redondo se enviará a la caja de soldadura donde el tubo se suelda mediante un Soldadora de alta frecuencia o de estado sólido. El tubo soldado se formado con la forma esperada (redondo / cuadrado / rectángulo, etc.) o el tamaño en una máquina calibradora. Finalmente, el tubo se cortan a medida y se agrupan.
Aplicaciónes:
| 1. Tubería de aguas | 2. Tubería de calefacción |
| 3. Tubería de baja presión | 4. Extinción de incendios de baja presión |
| 5. Tuberías para aguas residuales | 6. Tubo de acero de andamio |
| 7. Tubería de protección de alambre y cable | 8. Tubo de acero de apoyo structural |
| 9. Tubos de acero industriales | 10. Tubo de decoración |
| 11. Tuberías de petróleo y gas |
Flujo de proceso:
Bobina de hendidura ---- Un-Coiler ---- Esquila y mantequilla soldador ---- Almacenamiento / acumulador ---- Formación ---- Soldadura ---- Refrigeración ---- Dimensionamiento ---- Sierra de corte ---- Rodillo de salida ---- Acabado ---- Recolección y embalaje de tubos
Parámetro técnico:
| Modelo | RT50Q | RT50 to 76Q | RT60Q | RT60 to 76Q | RT76Q |
| Diámetro de tubos soldados (mm) | 19-63.5 | 19-76 | 19-63.5 | 19-76 | 25-90 |
| Tamaño del tubo cuadrado (Max.) (mm) | 50×50 | 60×60 | 50×50 | 60×60 | 70×70 |
| Tamaño del tubo rectangular (Max.) (mm) | 40×60 | 40×80 | 40×60 | 40×80 | 60×80 |
| Espesor de pared del tubo redondo (mm) | 0.7-2.5 | 0.7-2.5 | 0.8-3.0 | 1.0-3.0 | 1.0-4.0 |
| Espesor de pared de tubo cuadrado y rectangular (mm) | 0.7-2.0 | 0.7-2.0 | 0.8-2.5 | 0.8-2.5 | 1.0-3.2 |
| Velocidad de soldadura de tubos (m/min) | 30-130 | 30-130 | 30-120 | 30-120 | 30-100 |
| Poder del motor principal (kW) | 220 | 220 | 250 | 250 | 160x2 |
| Energía de alta frecuencia (kW) | 200 | 200 | 300 | 300 | 400 |
